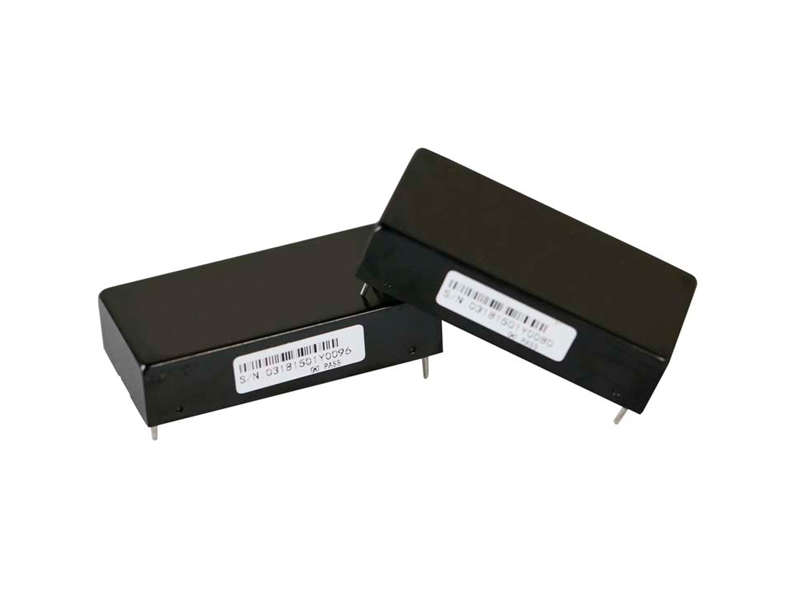

应用领域
◆ 铁路系统 ◆ 铁路通信 ◆ 数据互换 ◆ 电力系统
产品性能
输入电压 Vdc |
2:1或4:1 |
遥控特性 |
遥控端接-Vin或低电平,禁止输出 |
遥控端悬空或接高电平,正常工作 |
|
输出电压精度 % |
Vo1:±1 |
Vo2:±3 |
|
电压调节 %Vo1 |
±10 |
负载调整率 % |
Vo1:±0.5 |
Vo2:±4.0 |
|
电压调整率 % |
Vo1:±0.2 |
Vo2:±1.5 |
|
动态响应 |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
Other:100 |
|
Vo≥48Vdc:200 |
|
工作壳温 |
-40℃ - +100℃ |
开关频率KHz |
300 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc(Vin:24Vdc) |
输入-输出:2250Vdc(Vin:110Vdc) |
|
输入-壳:1500Vdc(Vin:24Vdc) |
|
输入-壳:2250Vdc(Vin:110Vdc) |
|
输出与壳:500Vdc |
|
MTBF |
3×105 |
安规要求 |
GB 9254-2008 |

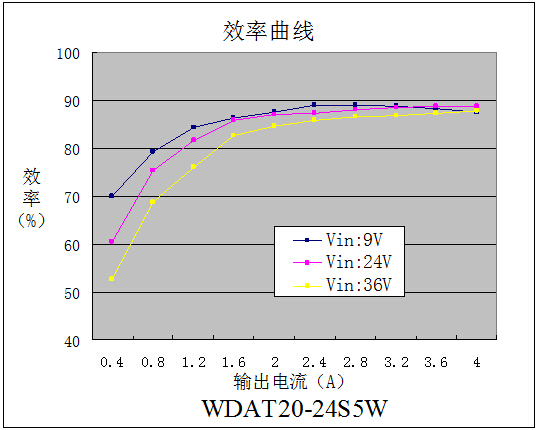

产品选型
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率 % |
容性能力UF |
WDAT20-24S5 |
18-36 |
5.05 |
4 |
88 |
2200 |
WDAT20-24S12 |
12 |
1.7 |
89 |
1000 |
|
WDAT20-24S15 |
15 |
1.3 |
89 |
1000 |
|
WDAT20-24S24 |
24 |
0.83 |
90 |
470 |
|
WDAT20-24S48 |
48 |
0.42 |
88 |
220 |
|
WDAT20-110S5 |
66-160 |
5.05 |
4 |
87 |
2200 |
WDAT20-110S12 |
12 |
1.7 |
88 |
1000 |
|
WDAT20-110S15 |
15 |
1.3 |
88 |
1000 |
|
WDAT20-110S24 |
24 |
0.83 |
90 |
470 |
|
WDAT20-24D12B |
18-36 |
+12/-12 |
+0.83/-0.83 |
86 |
470/470 |
WDAT20-24D15B |
+15/-15 |
+0.67/-0.67 |
87 |
470/470 |
|
WDAT20-110D12B |
66-160 |
+12/-12 |
+0.83/-0.83 |
86 |
470/470 |
WDAT20-110D15B |
+15/-15 |
+0.67/-0.67 |
87 |
470/470 |
|
WDAT30-24S5 |
18-36 |
5.05 |
6 |
88 |
4700 |
WDAT30-24S12 |
12 |
2.5 |
89 |
1000 |
|
WDAT30-24S15 |
15 |
2 |
89 |
1000 |
|
WDAT30-24S24 |
24 |
1.25 |
90 |
470 |
|
WDAT30-24S48 |
48 |
0.625 |
88 |
220 |
|
WDAT30-110S5 |
66-160 |
5.05 |
6 |
87 |
4700 |
WDAT30-110S12 |
12 |
2.4 |
88 |
1000 |
|
WDAT30-110S15 |
15 |
2 |
88 |
1000 |
|
WDAT30-110S24 |
24 |
1.2 |
90 |
470 |
|
WDAT40-24S5B |
18-36 |
5.05 |
8 |
87 |
2200 |
WDAT40-24S12B |
12 |
3.33 |
88 |
1000 |
|
WDAT40-24S15B |
15 |
2.67 |
88 |
1000 |
|
WDAT40-24S24B |
24 |
1.67 |
90 |
470 |
|
WDAT40-24S48B |
48 |
0.83 |
87 |
220 |
|
WDAT40-110S5B |
66-160 |
5.05 |
8 |
87 |
4700 |
WDAT40-110S12B |
12 |
3.33 |
88 |
1000 |
|
WDAT40-110S15B |
15 |
2.67 |
88 |
1000 |
|
WDAT40-110S24B |
24 |
1.67 |
90 |
470 |
注1:此系列有两倍电压输入和四倍电压输入可选,尾缀加W表示宽压输入。
注2:此系列尾缀加B表示B封装。
注3:满足安规要求需要外围电路,详见产品单页说明书。
外形尺寸

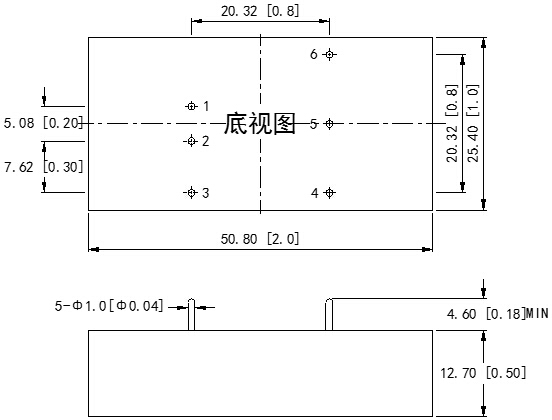

A封装
B封装
管脚定义
管脚 |
功能 |
描述 |
1 |
+Vin |
输入正 |
2 |
-Vin |
输入负 |
3 |
CNT |
遥控端 |
4 |
-Vo |
输出负 |
5 |
TRIM |
输出调节端 |
6 |
+Vo |
输出正 |
A封装
管脚 |
管脚(单路) |
描述(单路) |
管脚(双路) |
描述(双路) |
1 |
+Vin |
输入正 |
+Vin |
输入正 |
2 |
-Vin |
输入负 |
-Vin |
输入负 |
3 |
CNT |
遥控端 |
CNT |
遥控端 |
4 |
TRIM |
输出调节端 |
Vo2 |
2路输出 |
5 |
-Vo |
输出负 |
COM |
公共端 |
6 |
+Vo |
输出正 |
Vo1 |
1路输出 |

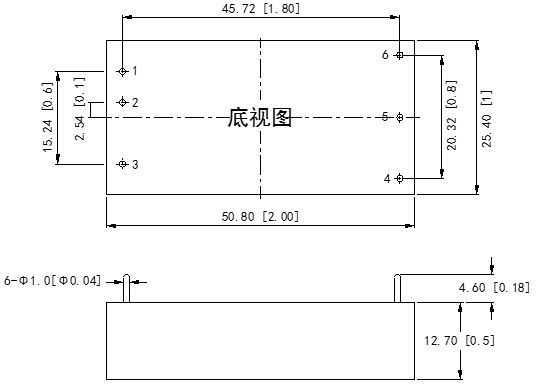

B封装
