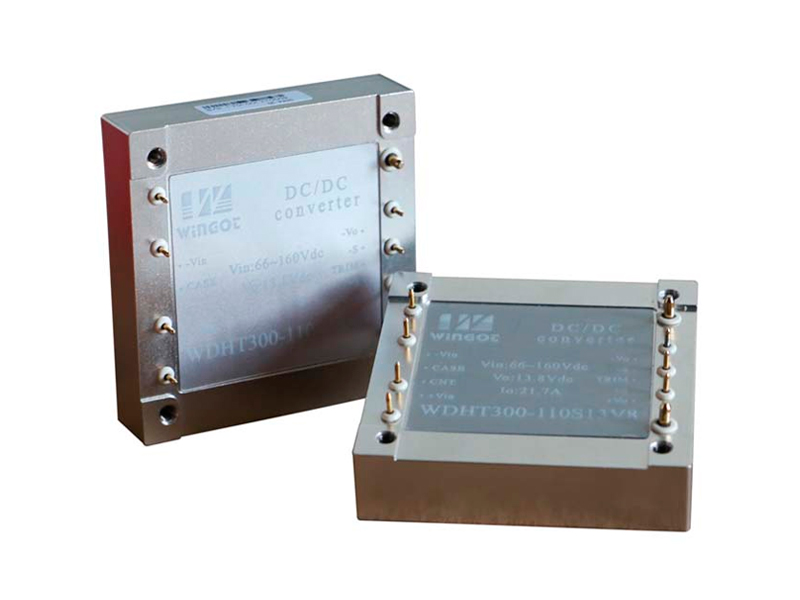

应用领域
◆ 铁路系统 ◆ 铁路通信 ◆ 数据互换 ◆ 电力系统
产品性能
输入电压 Vdc |
2:1 |
遥控特性 |
遥控端接-Vin或低电平,禁止输出 |
遥控端悬空或接高电平,正常工作 |
|
遥控特性 |
遥控端接-Vin或低电平,正常工作 |
遥控端悬空或接高电平,禁止输出 |
|
输出电压精度 % |
±1 |
电压调节 %Vo |
±10 |
负载调整率 % |
±0.5 |
电压调整率 % |
±0.2 |
动态响应 |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
5Vdc<Vo≤24Vdc:150 |
|
Vo≥48Vdc:300 |
|
工作壳温 |
-40℃ - +100℃ |
开关频率KHz |
300 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc(Vin:24Vdc) |
输入-输出:2250Vdc(Vin:110Vdc) |
|
输入-壳:1500Vdc(Vin:24Vdc) |
|
输入-壳:2250Vdc(Vin:110Vdc) |
|
输出-壳:500Vdc |
|
MTBF |
3×105 |
安规要求 |
GB 9254-2008 |
产品选型
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
WDHT200-24S5 |
18-36 |
5.05 |
40 |
86 |
10000 |
WDHT200-24S12 |
12 |
16.67 |
88 |
2200 |
|
WDHT200-24S15 |
15 |
13.33 |
88 |
2200 |
|
WDHT200-24S24 |
24 |
8.33 |
89 |
1000 |
|
WDHT200-24S48 |
48 |
4.17 |
88 |
470 |
|
WDHT200-110S12 |
66-160 |
12 |
16.67 |
88 |
2200 |
WDHT200-110S15 |
15 |
13.33 |
88 |
2200 |
|
WDHT200-110S24 |
24 |
8.33 |
89 |
1000 |
|
WDHT200-110S48 |
48 |
4.17 |
88 |
470 |
|
WDHT250-24S5 |
18-36 |
5.05 |
50 |
86 |
10000 |
WDHT250-24S12 |
12 |
20.83 |
88 |
2200 |
|
WDHT250-24S15 |
15 |
16.67 |
88 |
2200 |
|
WDHT250-24S24 |
24 |
10.42 |
89 |
1000 |
|
WDHT250-110S12 |
66-160 |
12 |
20.83 |
88 |
2200 |
WDHT250-110S15 |
15 |
16.67 |
88 |
2200 |
|
WDHT250-110S24 |
24 |
10.42 |
89 |
1000 |
|
WDHT300-24S5 |
18-36 |
5.05 |
60 |
86 |
10000 |
WDHT300-24S12 |
12 |
25 |
88 |
10000 |
|
WDHT300-24S15 |
15 |
20 |
88 |
2200 |
|
WDHT300-24S24 |
24 |
12.5 |
89 |
1000 |
|
WDHT300-110S12 |
66-160 |
12 |
25 |
88 |
10000 |
WDHT300-110S15 |
15 |
20 |
88 |
2200 |
|
WDHT300-110S24 |
24 |
12.5 |
89 |
1000 |
注1:除特殊指定外,所有参数测试条件为:标称输入电压、纯阻性标称负载和25°C室温环境。
注2:此系列有两倍电压输入,尾缀加W表示宽压输入。
注3:满足安规要求需要外围电路,详见产品单页说明书。

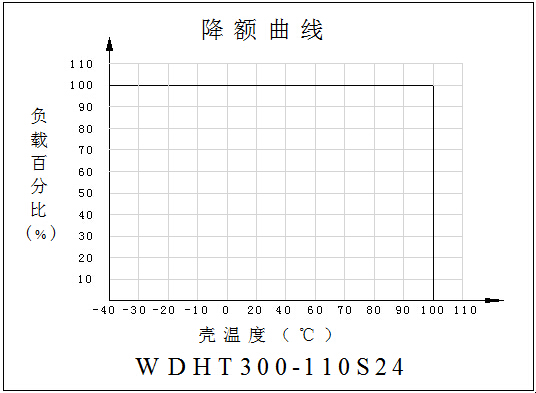

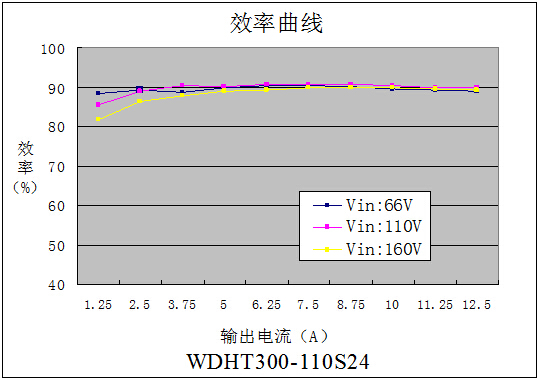

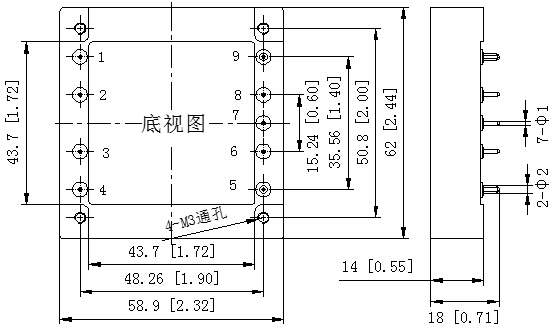

外形尺寸
管脚定义
管脚 |
功能 |
描述 |
1 |
-Vin |
输入负 |
2 |
CASE |
接壳端 |
3 |
CNT |
遥控端 |
4 |
+Vin |
输入正 |
5 |
+Vo |
输出正 |
6 |
+S |
正补偿 |
7 |
TRIM |
输出调节端 |
8 |
-S |
负补偿 |
9 |
-Vo |
输出负 |
