应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
输入电压 Vdc |
2:1或4:1 |
|
输出电压精度 % |
±1 |
|
负载调整率 % |
±1.5 |
|
电压调整率 % |
±0.8 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声(mV) |
Vo≤5Vdc:50 |
|
Vo≥48Vdc:200 |
||
Other:100 |
||
工作壳温 |
-40℃ - +95℃ |
|
开关频率KHz |
100-300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出:1500Vdc |
|
输入-输出:2250Vdc |
||
输入-壳:1500Vdc |
||
输入-壳:2250Vdc |
||
输出-壳:500Vdc |
||
MTBF |
5×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
热阻特性 |
热阻 |
冷却方式 |
2.16℃/W |
自然风冷 |
|
1.8℃/W |
0.5M/S |
|
1.32℃/W |
1M/S |
|
0.98℃/W |
1.5M/S |
|
0.8℃/W |
2M/S |
产品选型
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
WCDT30-□S5 |
18-36 |
5 |
6 |
84 |
4700 |
WCDT30-□S12 |
12 |
2.4 |
88 |
1000 |
|
WCDT30-□S15 |
15 |
2 |
89 |
1000 |
|
WCDT30-□S24 |
24 |
1.2 |
89 |
470 |
|
WCDT30-□S48 |
48 |
0.62 |
89 |
220 |
|
WCDT50-□S5 |
5 |
10 |
83 |
10000 |
|
WCDT50-□S12 |
12 |
4.2 |
84 |
1000 |
|
WCDT50-□S15 |
15 |
3.3 |
85 |
1000 |
|
WCDT50-□S24 |
24 |
2 |
90 |
470 |
|
WCDT50-□S48 |
48 |
1 |
90 |
470 |
注1:在□处加入数字可以选择电源输入电压。加入的数字是标称值,如在□处加入“24”代表18V-36V输入。
注2:此系列有两倍电压输入和四倍电压输入可选,尾缀加W表示4倍输入。

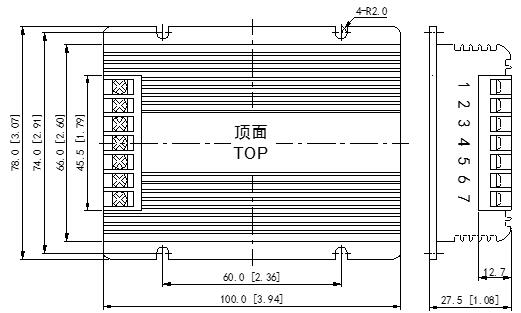

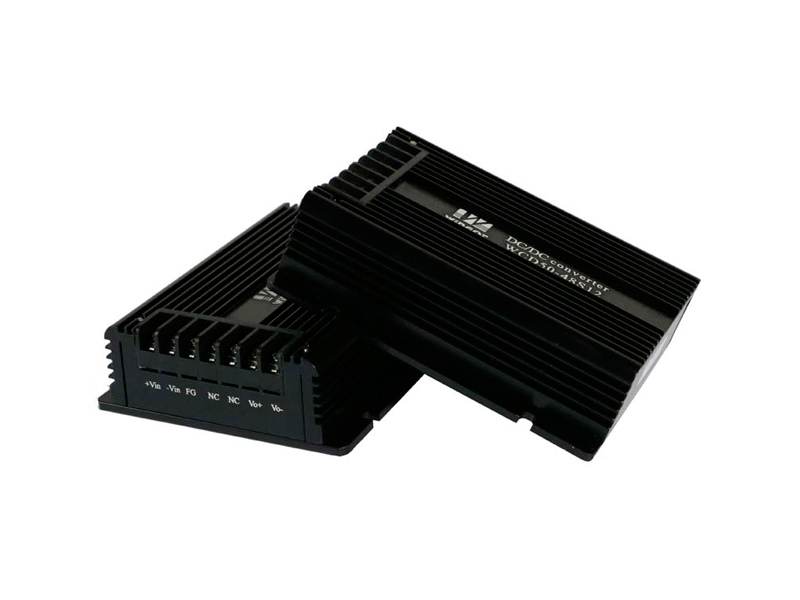

外形尺寸
管脚定义
管脚 |
功能 |
描述 |
1 |
+Vin |
输入正 |
2 |
-Vin |
输入负 |
3 |
FG |
接大地 |
4 |
NC |
空管脚 |
5 |
NC |
空管脚 |
6 |
+Vo |
输出正 |
7 |
-Vo |
输出负 |
