产品中心
应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vdc |
2：1 |
|
输出电压精度 % |
±1 |
|
负载调整率 % |
±1.5 |
|
电压调整率 % |
±0.8 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≥48Vdc：200 |
|
Other：100 |
|
|
工作壳温 |
-40℃ - +95℃ |
|
开关频率KHz |
100-300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：1500Vdc（Vin：24Vdc） |
|
输入-输出：2250Vdc（Vin：110Vdc） |
|
|
输入-壳：1500Vdc（Vin：24Vdc） |
|
|
输入-壳：2250Vdc（Vin：110Vdc） |
|
|
输出-壳：500Vdc |
|
|
MTBF |
5×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
产品选型
|
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
|
WHDT600-□S12 |
18-36 |
12 |
50 |
86 |
10000 |
|
WHDT600-□S15 |
15 |
40 |
87 |
10000 |
|
|
WHDT600-□S24 |
24 |
25 |
88 |
3300 |
|
|
WHDT600-□S48 |
48 |
12.5 |
88 |
1000 |
注1：在□处加入数字可以选择电源输入电压。加入的数字是标称值，如在□处加入“24”代表18V-36V输入。
注2：此系列产品使用需贴壳散热。

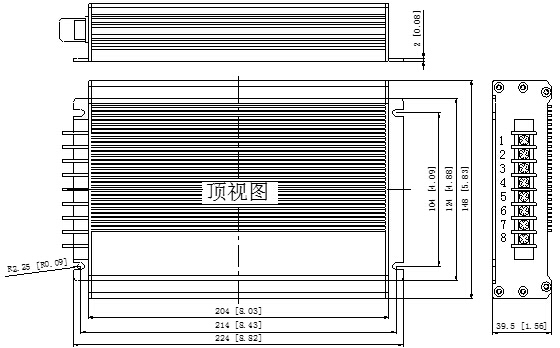

外形尺寸
管脚定义
|
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
功能 |
+Vin |
-Vin |
FG |
NC |
+Vo |
+Vo |
-Vo |
-Vo |
|
描述 |
输入正 |
输入负 |
接大地 |
空管脚 |
输出正 |
输出正 |
输出负 |
输出负 |
北京稳固得设计制造AC/DC、DC/DC、DC/AC电源模块，模块化开关电源变换器,工程师拥有多年从事电力电子开发经验。模块电源产品在技术及品质上具备较强的竞争优势，广泛应用于邮电通信设备、基站及用户电源系统、监控系统、铁路信号、电力系统、医疗设备、仪器仪表、工业自动化控制及航空航天、军工等领域。 公司通过了ISO 9001－2008版国际质量体系认证以及GJ B军工质量体系认证。主流标准系列产品通过了CE、TUV、UL、CB、ROHS等测试认证。请拨打400-800-9005电话，我们将尽快安排专业的人员联系您。
