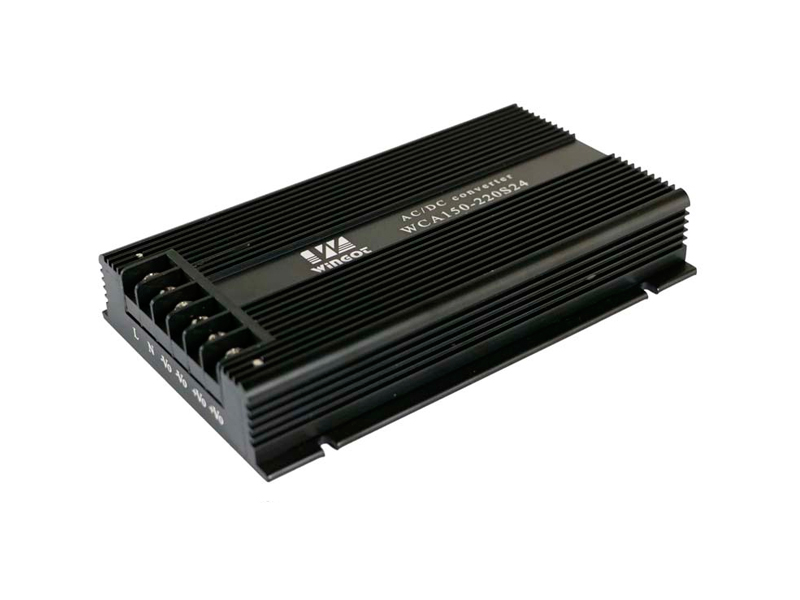

应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
输入电压 Vac |
165(200Vdc)-265(375Vdc) |
|
输入频率 Hz |
45-65 |
|
输出电压精度 % |
±1 |
|
负载调整率 % |
±1.5 |
|
电压调整率 % |
±0.8 |
|
动态响应 (过冲/恢复时间) |
±4%Vo/400us |
|
纹波/噪声(mV) |
Vo≤5Vdc:50 |
|
Vo≥48Vdc:200 |
||
Other:100 |
||
工作壳温 |
-25℃ - +85℃ |
|
开关频率KHz |
100-300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出:1500Vac |
|
输入-壳:1500Vac |
||
输出-壳:500Vdc |
||
MTBF |
5×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
热阻特性 |
热阻 |
冷却方式 |
1.8℃/W |
自然风冷 |
|
1.5℃/W |
0.5M/S |
|
1.1℃/W |
1M/S |
|
0.82℃/W |
1.5M/S |
|
0.67℃/W |
2M/S |
注:热阻特性是否要改降额曲线
产品选型
型号 |
输入电压V |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
WCA150-220S5 |
165-265Vac 200-375Vdc |
5.05 |
30 |
83 |
10000 |
WCA150-220S12 |
12 |
12.5 |
84 |
2200 |
|
WCA150-220S24 |
24 |
6.25 |
86 |
1000 |
|
WCA150-220S48 |
48 |
3.13 |
85 |
470 |
|
WCA200-220S5 |
5.05 |
40 |
85 |
10000 |
|
WCA200-220S12 |
12 |
16.5 |
86 |
2200 |
|
WCA200-220S24 |
24 |
8.3 |
87 |
1000 |
|
WCA200-220S48 |
48 |
4.16 |
86 |
470 |

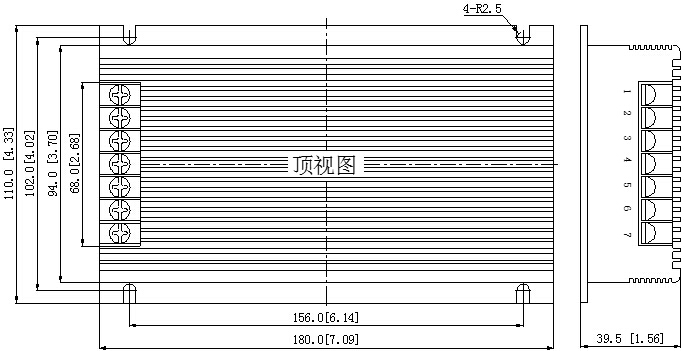

外形尺寸
管脚定义
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
功能 |
L |
N |
FG |
-Vo |
-Vo |
+Vo |
+Vo |
描述 |
火线 |
零线 |
接大地 |
输出负 |
输出负 |
输出正 |
输出正 |
