48V WBC120-2D48D / WBC120-1D48D
1电池充电电源系列代号;
2输出最大功率;
3输入电压代号,1为110V,2为220V;
4输出路数,S单路,D双路,T三路,Q四路;
5输出电压标称值;
6功能系列代号;
一.性能特点

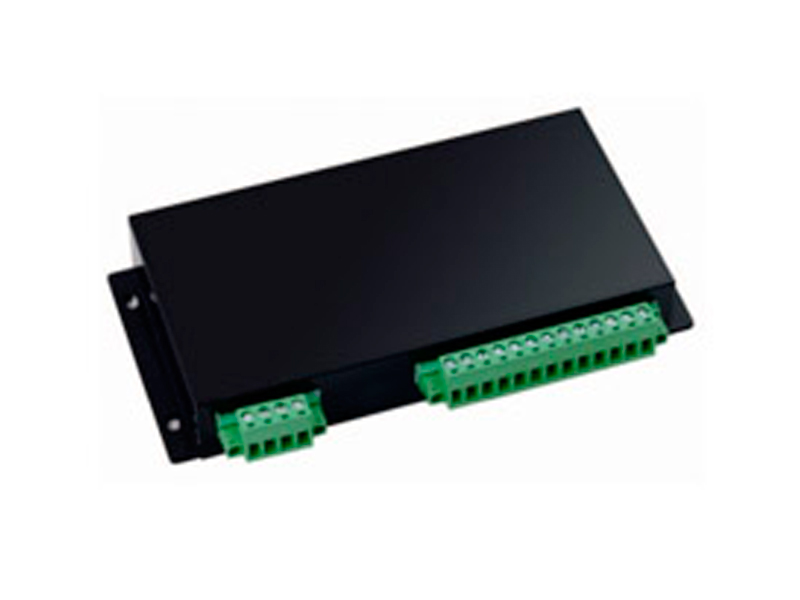

本系列模块是我公司设计生产的充电式模块电源,该电源具有体积小,转换效率高,性能稳定,原副边隔离,隔离强度高的优点;本产品采用金属外壳模块化封装,抗干扰能力强;输入、输出端为接线端子形式便于连接;本产品电网适应能力强,可在较宽输入电压范围内工作;本产品具有输出短路保护功能,具有过热保护功能。另外,本产品具有充电功能,可对外接的电池充电,在交流断电时电池可不间断的对负载供电,具有防止电池过放电的保护功能;具有电池充、放电状态显示,电池活化功能,手动或通过外部信号自动对电池进行活化维护。
二.技术指标
技术参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
输入参数 |
WBC120-2D48D |
165 |
220 |
265 |
Vac |
WBC120-1D48D |
85 |
110 |
135 |
Vac |
|
输入频率 |
40 |
50 |
60 |
Hz |
|
输出电压Vo |
Vi=165~265Vac,Io=0~1A |
42.0 |
48.0 |
54.0 |
V |
输出电流Io |
Vi=165~265Vac |
0 |
1.0 |
2.5 |
A |
纹波噪声 |
DC~20MHz,Vi=165~265Vac |
-- |
-- |
400 |
mVp-p |
电压调整率 |
Vi=165~265Vac,Io=1A |
-- |
-- |
0.5 |
% |
负载调整率 |
Vi=220Vac,Io=0~1A |
-- |
-- |
1.0 |
% |
效率 |
Vi=220Vac,Io=1A |
80 |
84 |
-- |
% |
电池浮充电压 |
Vi=165~265Vac,Io=2A,IB=0.01A |
53.0 |
54.0 |
54.5 |
V |
电池充电电流 |
Vi=165~265Vac,Io=1A |
0.45 |
0.50 |
0.55 |
A |
电池输出电流 |
Vi断电或电源保护 |
-- |
10 |
15 |
A |
电池放电关断点 |
Io=1A |
41.5 |
42 |
42.5 |
V |
电池活化完成点 |
-- |
43.5 |
44.0 |
44.5 |
V |
电池欠压告警点 |
-- |
43.5 |
44.0 |
44.5 |
V |
技术参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
电池放电回路内阻 |
-- |
-- |
0.5 |
-- |
Ω |
活化触点接触时间 |
自动活化时 |
-- |
0.5 |
1.0 |
S |
电源过热保护 |
-- |
100 |
105 |
110 |
℃ |
输出短路保护 |
关断电源输出,自动重启动 |
-- |
-- |
-- |
-- |
绝缘电阻 |
500V兆欧表 |
50 |
-- |
-- |
MΩ |
介质强度 |
漏电流5mA,1Min无击穿及闪格 |
2000 |
2500 |
3000 |
Vac |
EMC |
符合DL/T721-2000标准 |
-- |
-- |
-- |
-- |
工作环境温度 |
-- |
-40 |
-- |
70 |
℃ |
储存温度 |
-- |
-50 |
-- |
85 |
℃ |
相对温度 |
40+℃ |
0 |
-- |
90 |
% |
大气压力 |
-- |
85 |
-- |
110 |
Kpa |
平均无故障时间 |
室温条件下 |
80000 |
-- |
-- |
h |
外型尺寸 |
168*79*26 |
mm |
三.机械图及管脚说明
管脚 |
功能 |
定义 |
|
管脚 |
功能 |
定义 |
1 |
ACL |
交流输入L相 |
8 |
H+ |
自动活化接点正 |
|
2 |
FG |
保护接地 |
9 |
H- |
自动活化接点负 |
|
3 |
ACN |
交流输入N相 |
10 |
V+ |
负载输出正 |
|
4 |
AO |
电池活化状态信号输出 |
11 |
V- |
负载输出负 |
|
5 |
BR |
交流失电告警信号输出 |
12 |
B- |
电池接入负 |
|
6 |
BL |
电池欠压告警信号输出 |
13 |
B+ |
电池接入正 |
|
7 |
VC |
告警输入正 |
|
|
|
注:外形尺寸168mm(长)* 79mm(宽)*26mm(高),公差等级为±0.5mm。
四.使用说明
1电源提示灯
活化,黄色,电池活化指示,电池活化时亮,否则熄灭;
充电,绿色,电池充电指示,交流有电电池充电时亮,交流失电或电池活化时熄灭;
放电,红色,电池放电指示,交流失电电池放电是时亮,电池活化时亮,电池充电及电池放电结束时熄灭。
2按键功能
活化ON,轻触式按键,电池活化手动启动;
活化OFF,轻触式按键,电池活化手动退出;
电池ON,轻触式按键,电池手动投入;
电池OFF,轻触式按键,电池手动退出;
3按键的使用
(1)活化按键,按一下活化ON键则电源进入电池活化状态,此时活化、放电指示灯亮,电池对负载放电,可手动按一下活化OFF键退出电池活化,否则电源自动完成电池活化。
注意:活化键在电源没有接电池或电池电压低于活化完成点时不起作用。
(2)电池按键,在工程调试中还没有交流输入时,按一下电池ON键,则电池投入为负载供电,此时放电指示灯亮,可手动按电池OFF键 2 秒后切断电池,或电池放电到欠压关断点后自动断电池;按住电池ON键可以在电池电压低于欠压关断点时,应急强制电池对负载输出。
注意:在交流有电时电池键不起作用;强制输出时间不宜过长,以免损坏电池。
4电源的使用
(1)参见本说明机械图及管脚说明正确连接,本电源适用于4-14Ah铅酸电池或胶体免维护电池进行充电。
(2)本电源在输入交流电后即可工作,电源本身对负载输出电流,同时为电池进行恒流恒压充电,当电池充电完成后,电源自动转为浮充电状态,此时电源提供浮充电压及电流补充电池的正常自放电;
(3)当交流断电时,电池不间断为负载供电,0切换时间,当电池放电至欠压告警点时,输出电池欠压告警信号,当电池放电低于欠压保护点时,电源关闭负载输出;
(4)当负载需要较大电流,起出电源提供的最大电流时,电源自身保护关断,负载电流完全由电池提供,当负载电流小于电源提供的最大电流时,电源自动启动工作;
(5)电池活化,当电池长时间处于浮充电状态,应对电池进行活化以免电池极板钝化,活化可以由外部CPU控制的继电器把电源的活化端子H+、H-短接一次(不小于0.5秒但端子不应长时间短接,否则电源将失去自动功能)电源进入活化状态,电源关闭输出,电池放电,当电池放电至活化完成点时,电源启动工作向负载供电并为电池充电;活化也可以由电源板面按键手动进入,按键手动退出,或手动进入自动退出。
5告警端子的使用
告警输出端子为电子结点,需在VC端输入+5V~+24V直流电压,在告警时告警结点导通或截止,告警结点带载能力为0~5mA,告警结点压降为0.1~0.5V。告警结点对电源输入、输出、机壳、保护、地绝缘强度为2000Vac电压,绝缘电阻不小于100MΩ。
告警结点 |
告警信号名称 |
正常(或非活化)时状态 |
告警(或活化)时状态 |
VC |
告警电源输入端 |
-- |
-- |
BL |
电池欠压告警 |
通 |
断 |
BR |
交流断电告警 |
通 |
断 |
AO |
电池活化 |
断 |
通 |
6电池的使用
本电源可配4~14AH铅酸电池或胶体免维护电池,电池接在电源的电池端子(B+、B-)上,负荷电流小于15A时,负载接在电源输出端子上,非经常性负荷最大电流超过15A时,可直接接在电池上,此时电源的电池放电保护功能失效。电池的均衡充电时间:(此充电时间为大约时间,只做参考,根据不同的电池充电时间会有不同)
电池容量(AH) |
4 |
6 |
8 |
10 |
12 |
14 |
充电时间(小时) |
7 |
10 |
15 |
18 |
22 |
26 |
五.使用注意事项
1、输出请选用截面积大于1.5mm2 的导线,输入端应加装3A/250Vac(5A/250Vac)保险。
2、请按图正确接线,切勿接反,否则将造成电源永久性损坏!
3、本产品不具备输入过压保护功能,输入电压不得超过指标极限值。
4、为了进一步降低输出纹波噪声,用户可在输出端并连10~470uf电解电容和1uf独石电容。
5、本产品输出不允许并联工作
6、本机的FG端与外壳隔离,FG端应接入大地,以增加抗干扰能力。
7、本电源工作时外壳较热,最大可达100℃,请在电源周围保留一定的缝隙保持空气流动利于散热,对温度敏感的装置尽量远离电源。
