产品中心
典型性能
◆ 10W输出功率
◆ 超宽电压输入范围
◆ 高效率
◆ 产品尺寸1.79X1.2 inches(45.5X30.5X21.3mm)
◆ 高隔离电压(4000Vac)
◆ 带有遥控功能
◆ 符合能源之星绿色电源的要求
◆ 小型化封装
应用领域
◆ 仪器仪表 ◆ 电力自动化控制 ◆ 铁路通讯 ◆医疗设备
产品性能
|
输入电压 Vdc |
56-650 |
|
遥控特性 |
遥控端接高电平(10V-30)，禁止输出 |
|
遥控端悬空或接低电平，正常工作 |
|
|
输出电压精度 % |
Vo1：±1 |
|
Vo2：±4 |
|
|
负载调整率 % |
Vo1：±0.5 |
|
Vo2：±4.0 |
|
|
电压调整率 % |
Vo1：±0.2 |
|
Vo2：±1.5 |
|
|
动态响应 （过冲/恢复时间） |
±4%Vo/400us |
|
纹波/噪声（mV） |
1% Vo |
|
工作壳温 |
-25℃ - +85℃ |
|
开关频率KHz |
50(最小)-100(典型) |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：4000Vac |
|
输入-壳：4000Vac |
|
|
输出-壳：500Vdc |
|
|
Vo1-Vo2：4000Vdc |
|
|
MTBF |
3×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
产品选型
|
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
|
WDL10S5 |
56-650 |
5.05 |
2.0 |
74 |
2200 |
|
WDL10S12 |
12.0 |
0.83 |
75 |
470 |
|
|
WDL10S15 |
15.0 |
0.67 |
76 |
470 |
|
|
WDL10S24 |
24.0 |
0.42 |
77 |
220 |
|
|
WDL10S48 |
48.0 |
0.2 |
77 |
47 |
|
|
WDL10D5 |
+5.0/+5.0 |
+1.0/+1.0 |
72 |
2200/2200 |
|
|
WDL10D12 |
+12.0/+12.0 |
+0.42/+0.42 |
73 |
470/470 |
|
|
WDL10D15 |
+15.0/+15.0 |
+0.33/+0.33 |
74 |
470/470 |
|
|
WDL10D5-5 |
+5.0/+5.0 |
+1.6/+0.4 |
75 |
2200/2200 |
|
|
WDL10D5-12 |
+5.0/+12.0 |
+1.6/+0.17 |
76 |
2200/470 |
|
|
WDL10D5-15 |
+5.0/+15.0 |
+1.6/+0.13 |
77 |
2200/470 |
注：以上双路产品，Vo1与Vo2均隔离，更多不同电压组合可联系本公司销售部咨询。
外型尺寸

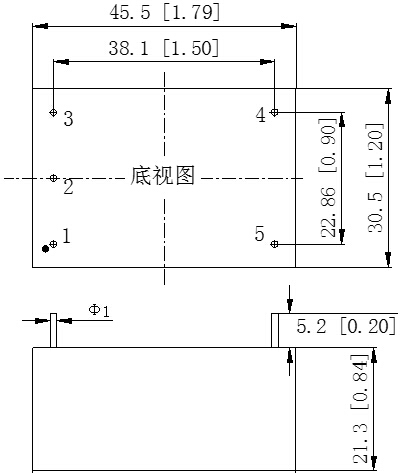

单路

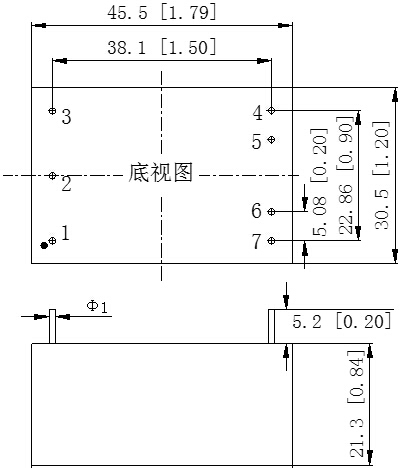

双路
管脚定义
|
管脚 |
功能 |
描述 |
|
1 |
CNT |
遥控端 |
|
2 |
+Vin |
输入正 |
|
3 |
-Vin |
输入负 |
|
4 |
+Vo |
输出正 |
|
5 |
-Vo |
输出负 |
单路
|
管脚 |
功能 |
描述 |
|
1 |
CNT |
遥控端 |
|
2 |
+Vin |
输入正 |
|
3 |
-Vin |
输入负 |
|
4 |
+Vo1 |
1路输出正 |
|
5 |
-Vo1 |
1路输出负 |
|
6 |
+Vo2 |
2路输出正 |
|
7 |
-Vo2 |
2路输出负 |
双路
