产品中心
应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vdc |
2:1 |
|
|
输出电压精度 % |
±1 |
|
|
负载调整率 % |
±1.5 |
|
|
电压调整率 % |
±0.8 |
|
|
动态响应 |
±4%Vo/400us |
|
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
|
Vo≥48Vdc：200 |
||
|
Other：100 |
||
|
工作壳温 |
-40℃ - +95℃ |
|
|
开关频率KHz |
100-300 |
|
|
短路保护 |
长期短路自恢复 |
|
|
隔离耐压 |
输入-输出：1500Vdc（Vin：24Vdc） |
|
|
输入-输出：2250Vdc（Vin：110Vdc） |
||
|
输入-壳：1500Vdc（Vin：24Vdc） |
||
|
输入-壳：2250Vdc（Vin：110Vdc） |
||
|
输出-壳：500Vdc |
||
|
MTBF |
5×105 |
|
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
|
热阻特性 |
热阻 |
冷却方式 |
|
1.8℃/W |
自然风冷 |
|
|
1.5℃/W |
0.5M/S |
|
|
1.1℃/W |
1M/S |
|
|
0.82℃/W |
1.5M/S |
|
|
0.67℃/W |
2M/S |
|
产品选型
|
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
|
WCDT250-□S12 |
18-36 |
12 |
20.8 |
86 |
2200 |
|
WCDT250-□S24 |
24 |
10.4 |
86 |
1000 |
|
|
WCDT250-□S48 |
48 |
5.2 |
86 |
470 |
|
|

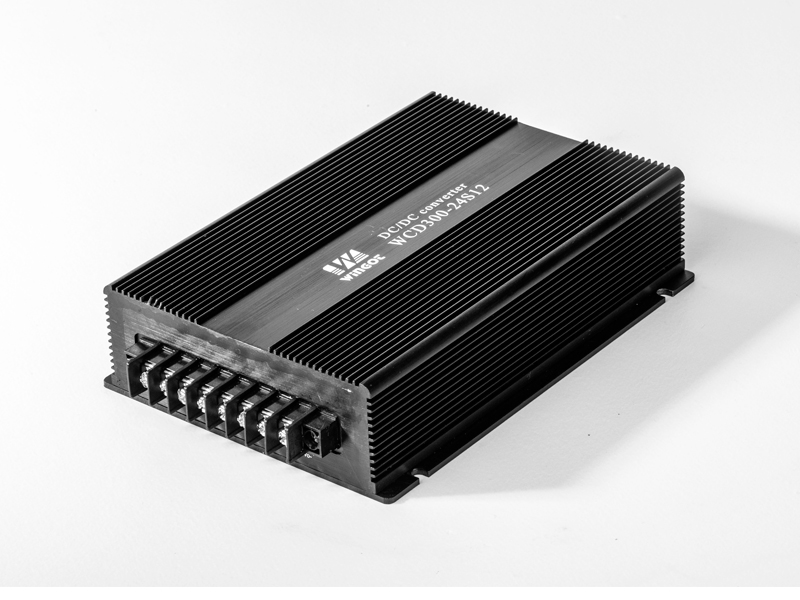

WCDT300-□S12 |
12 |
25 |
83 |
2200 |
|
|
WCDT300-□S24 |
24 |
12.5 |
85 |
1000 |
|
|
WCDT300-□S48 |
48 |
6.25 |
86 |
470 |
注1：在□处加入数字可以选择电源输入电压。加入的数字是标称值，如在□处加入“24”代表18V-36V输入。
外形尺寸
管脚定义
|
管脚 |
功能 |
描述 |
|
1 |
+Vin |
输入正 |
|
2 |
-Vin |
输入负 |
|
3 |
FG |
接大地 |
|
4 |
-Vo |
输出负 |
|
5 |
-Vo |
输出负 |
|
6 |
+Vo |
输出正 |
|
7 |
+Vo |
输出正 |
我们有专业的定制开发团队，可以根据实际的需求来量身订造的轴承应用解决方案。从方案指定，确定方案，订单生产及现场安装，全程贴心服务。如果有需要，请拨打010-61703492电话，我们将尽快安排专业的人员联系您。
