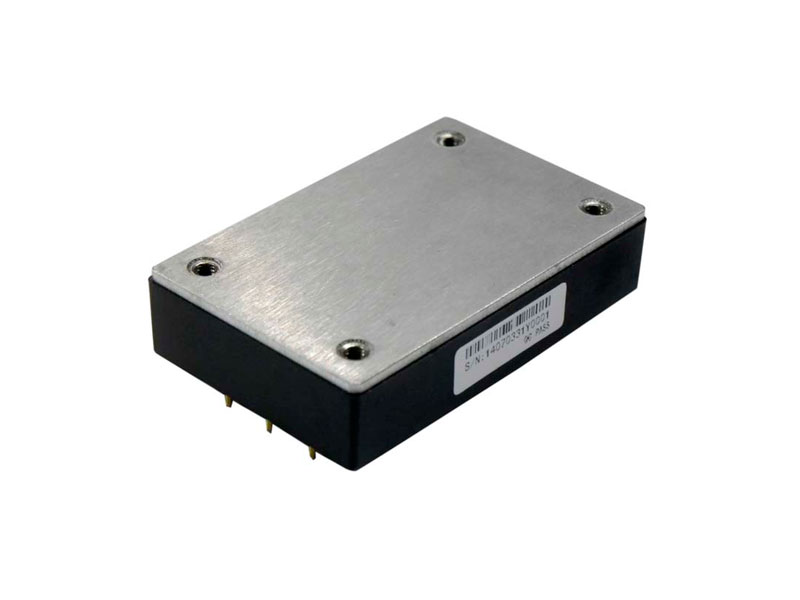

应用领域
◆ 军事装备 ◆ 通信系统 ◆ 船舰、车载系统 ◆计算机系统
产品性能
输入电压 Vdc |
9-36 |
遥控特性 (正逻辑) |
遥控端接-Vin或低电平, 禁止输出 |
遥控端悬空或接高电平, 正常工作 |
|
遥控特性 (负逻辑,尾缀/P) |
遥控端接-Vin或低电平, 正常工作 |
遥控端悬空或接高电平, 禁止输出 |
|
输出电压精度 % |
Vo1:±1 |
电压调节 %Vo |
±10 |
负载调整率 % |
Vo1:±0.5 |
电压调整率 % |
Vo1:±0.2 |
动态响应 (过冲/恢复时间) |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
Vo≥12Vdc:150 |
|

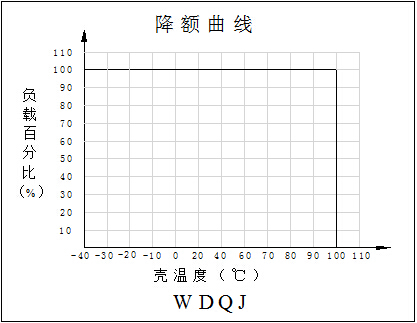

工作壳温 |
-40℃ - +100℃ |
开关频率Hz |
300 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc |
输入-壳:1050Vdc |
|
输出-壳:500Vdc |
|
MTBF |
3×105 |
安规要求 |
GB 9254-2008 |
产品选型
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
WDQJ40-24S5 |
18-36 W:9-36 |
5 |
8 |
86 |
4700 |
WDQJ40-24S12 |
12 |
3.3 |
89 |
1000 |
|
WDQJ40-24S15 |
15 |
2.67 |
89 |
1000 |
|
WDQJ40-24S24 |
24 |
1.67 |
90 |
470 |
|
WDQJ40-24S28 |
28 |
1.42 |
90 |
470 |
|
WDQJ50-24S3V3 |
3.3 |
10 |
85 |
10000 |
|
WDQJ50-24S5 |
5 |
10 |
86 |
10000 |
|
WDQJ50-24S12 |
12 |
4.2 |
89 |
1000 |
|
WDQJ50-24S15 |
15 |
3.4 |
89 |
1000 |
|
WDQJ50-24S24 |
24 |
2.1 |
90 |
470 |
|
WDQJ50-24S28 |
28 |
1.8 |
90 |
470 |
|
WDQJ75-24S5 |
18-36 W:9-36 |
5 |
15 |
86 |
10000 |
WDQJ75-24S12 |
12 |
6.25 |
90 |
2200 |
|
WDQJ75-24S15 |
15 |
5 |
90 |
2200 |
|
WDQJ75-24S24 |
24 |
3.12 |
91 |
1000 |
|
WDQJ75-24S28 |
28 |
2.67 |
91 |
470 |
|
WDQJ100-24S5 |
18-36 |
5 |
20 |
86 |
10000 |
WDQJ100-24S12 |
12 |
8.3 |
90 |
2200 |
|
WDQJ100-24S15 |
15 |
6.67 |
90 |
2200 |
|
WDQJ100-24S24 |
24 |
4.16 |
91 |
1000 |
|
WDQJ100-24S28 |
28 |
3.57 |
91 |
1000 |
注1:此系列有两倍电压输入和四倍电压输入可选,尾缀加W表示宽压输入。
注2:输入电压9-□Vdc,启动电压是9.5-□Vdc。
注3:满足安规要求需要外围电路,详见产品单页说明书。

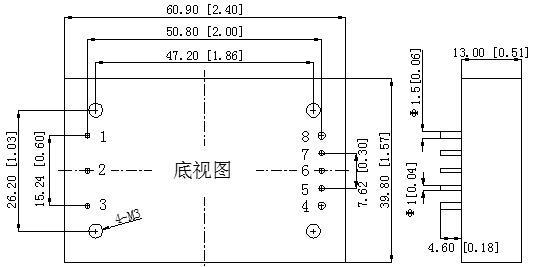

外型尺寸
管脚定义
管脚 |
功能 |
描述 |
1 |
-Vin |
输入负 |
2 |
CNT |
遥控端 |
3 |
+Vin |
输入正 |
4 |
+Vo |
输出正 |
5 |
+S |
正补偿 |
6 |
TRIM |
输出调节端 |
7 |
-S |
负补偿 |
8 |
-Vo |
输出负 |
