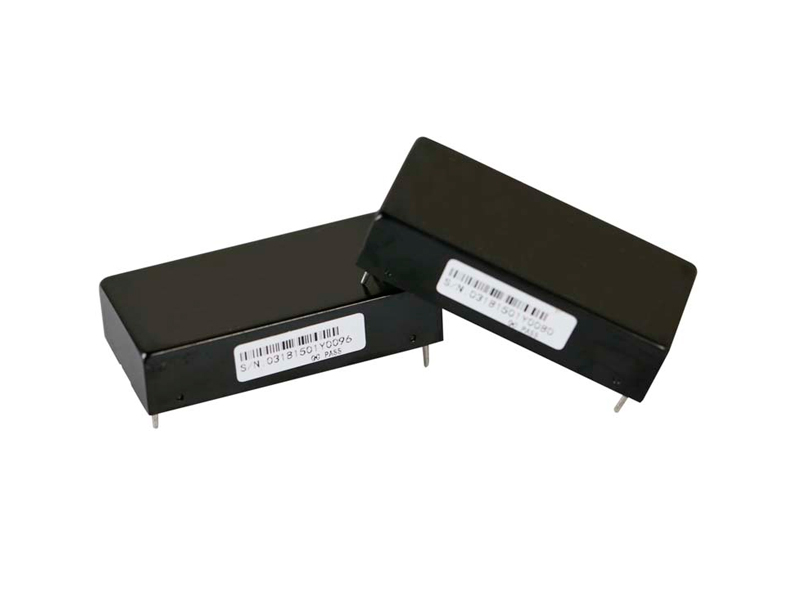

应用领域
◆ 军事装备 ◆ 通信系统 ◆ 船舰、车载系统 ◆计算机系统
产品性能
输入电压 Vdc |
9-36 |
|
遥控特性 |
遥控端接-Vin或低电平,禁止输出 |
|
遥控端悬空或接高电平,正常工作 |
||
输出电压精度 % |
±1 |
|
电压调节 %Vo1 |
±10 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 (过冲/恢复时间) |
±4%Vo/400us |
|
纹波/噪声(mV) |
Vo≤5Vdc:50 |
|
Other:100 |
||
工作壳温 |
-40℃ - +95℃ |
|
开关频率KHz |
300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出:1500Vdc |
|
输入-壳:1500Vdc |
||
输出-壳:500Vdc |
||
MTBF |
3×105 |
|
安规要求 |
GB 9254-2008 |
|
军用常规产品命名规则 |
||
例如:WD25-24S12 G注① A注② |
||
质量等级注① |
|
|
D级 |
工业级筛选 |
|
G级 |
普通军级产品 |
|
H级 |
军级产品 |
|
K级 |
航天级产品 |
|
温度等级注② |
工作壳温℃ |
工作环温℃ |
A级 |
-40 - +95 |
-40 - +55 |
B级 |
-40 - +95 |
-40 - +70 |
C级 |
-55 - +95 |
-55 - +70 |
D级 |
-40 - +105 |
-40 - +85 |
E级 |
-55 - +105 |
-55 - +85 |
F级 |
为客户特殊定制温度范围 |
产品选型
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 uF |
WDAJ30-24S3V3 |
18-36 W:9-36 |
3.3 |
6 |
86 |
4700 |
WDAJ30-24S5 |
5.05 |
6 |
88 |
4700 |
|
WDAJ30-24S12 |
12 |
2.5 |
89 |
1000 |
|
WDAJ30-24S15 |
15 |
2 |
89 |
1000 |
|
WDAJ40-24S5 |
18-36 W:9-36 |
5.05 |
8 |
88 |
4700 |
WDAJ40-24S12 |
12 |
3.33 |
89 |
1000 |
|
WDAJ40-24S15 |
15 |
2.67 |
89 |
1000 |
注1:此系列有两倍电压输入和四倍电压输入可选,尾缀加W表示宽压输入。
注2:输入电压9-□Vdc,启动电压是9.5-□Vdc。
注3:满足安规要求需要外围电路,详见产品单页说明书。

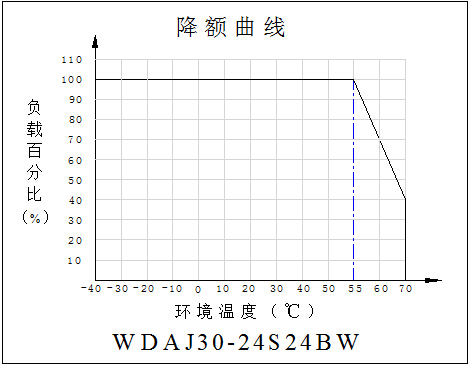

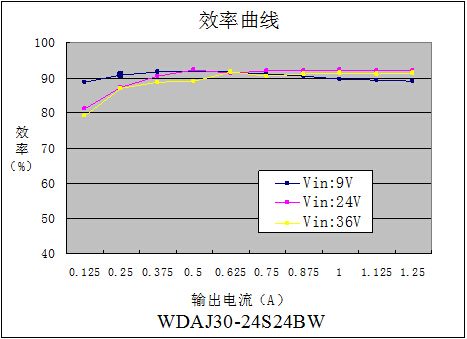

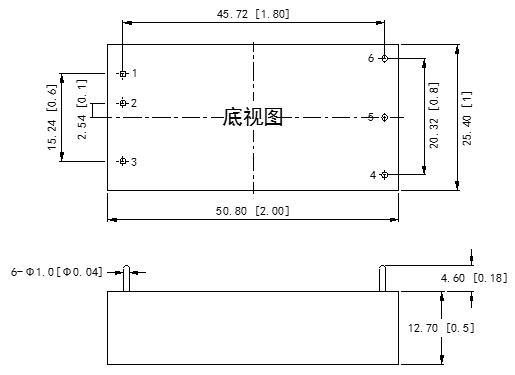

外型尺寸
管脚定义
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
功能 |
+Vin |
-Vin |
CNT |
TRIM |
-Vo |
+Vo |
描述 |
输入正 |
输入负 |
遥控端 |
输出 |
输出负 |
输出正 |
