输入电压 Vdc

4.5-26.4

输出电压精度 %

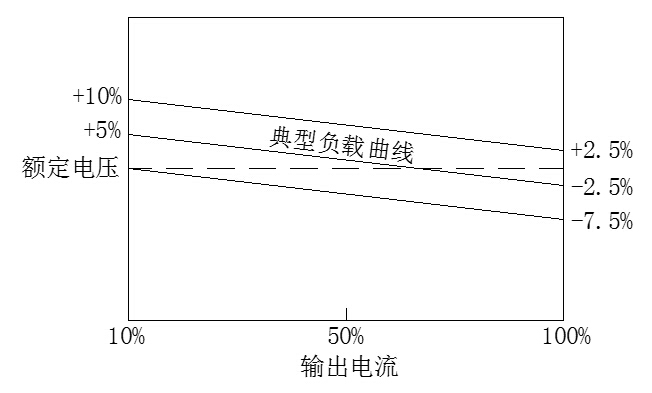

IC系列：见误差包络图

WIC系列：±2

输出功率 W

0.5-1-2

负载调整率 %

±0.5

电压调整率 %

±0.25

动态响应

（过冲/恢复时间）

±4%Vo/400us

纹波/噪声（mV）

Vout=1W

50

(典型)

100

(最大)

Vout=2W

100

(典型)

200

(最大)

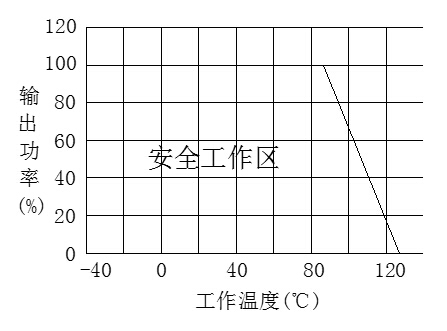

工作壳温

-40℃ - +85℃

开关频率KHz

100-200

短路保护

长期短路自恢复

隔离耐压

输入-输出：1000Vdc（最小）

MTBF

3×10⁶

温升 ℃

15-30

引脚焊接温度 ℃

300(最大)

外壳材料

阻燃耐热塑料（UL94-V0）

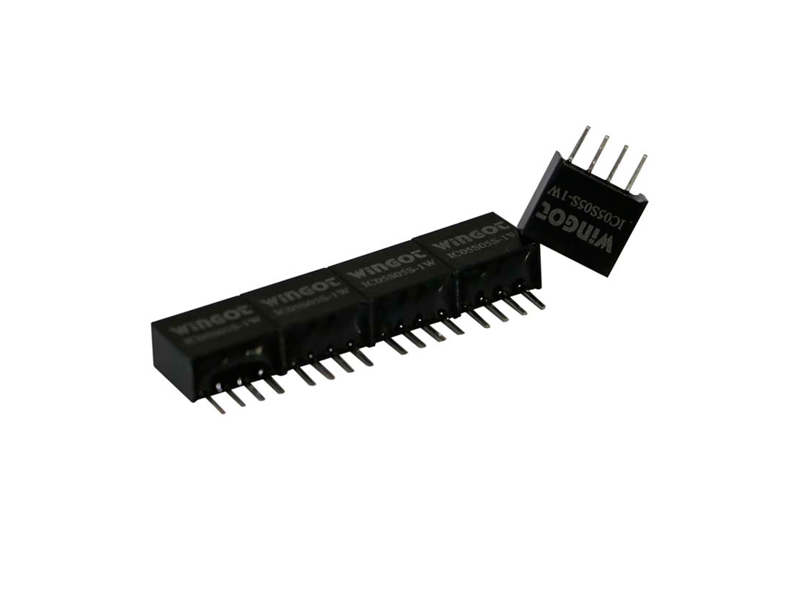

型号

输入电压Vdc

输出电压Vdc

输出电流mA

效率%

1W

2W

小体积非稳压系列

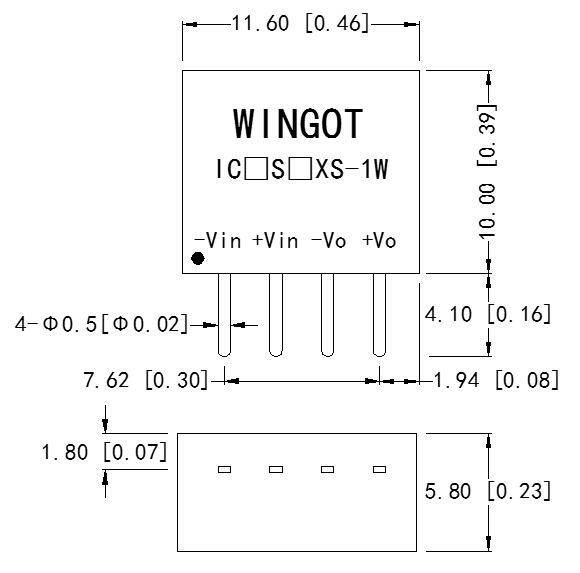

IC05S05XS-1W

4.5~5.5

5

200

-

73~74

IC05S09XS-1W

9

112

-

73~76

IC05S12XS-1W

12

83

-

74~78

IC05S15XS-1W

15

67

-

79~80

IC05S24XS-1W

24

42

-

76

非稳压系列

IC05S05S-□W

4.5~5.5

5

200

400

73~78

IC05S12S-□W

12

83

166

74~80

IC05S15S-□W

15

67

134

78~81

IC12S05S-□W

10.8~13.2

5

-

400

78

IC12S12S-□W

12

-

166

80

IC12S15S-□W

15

-

134

81

IC24S05S-□W

21.6~26.4

5

200

-

73

IC24S09S-□W

9

112

-

75

IC24S12S-□W

12

-

166

80

IC24S15S-□W

15

-

134

81

IC05D05S-□W

4.5~5.5

±5

±100

-

72

IC05D12S-□W

±12

±42

±84

79~86

IC05D15S-□W

±15

±33

±67

80~86

IC12D05S-□W

10.8~13.2

±5

±100

±200

75~83

IC12D12S-□W

±12

±42

-

80

IC12D15S-□W

±15

-

±67

86

IC24D05S-□W

21.6~26.4

±5

±100

±200

74~83

IC24D09S-□W

±9

±56

±111

77~84

IC24D15S-□W

±15

±33

±67

80~86

非稳压系列

WIC05S05S-□W

4.75~5.25

5

200

400

68~75

WIC05S09S-□W

9

112

-

73

WIC05S12S-□W

12

83

166

74~75

WIC05S24S-□W

24

42

-

74

WIC12S05S-□W

11.4~12.6

5

200

-

74

WIC12S12S-□W

12

-

166

75

WIC12S15S-□W

15

-

134

75

WIC24S05S-□W

22.8~25.2

5

-

400

73

WIC24S12S-□W

12

-

166

75

WIC24S15S-□W

15

-

134

76

WIC05D05S-□W

4.75~5.25

±5

±100

-

71~75

WIC05D09S-□W

±9

±56

-

72~76

WIC05D12S-□W

±12

±42

±84

74~79

WIC05D15S-□W

±15

±33

±67

75~80

WIC12D05S-□W

11.4~12.6

±5

±100

-

72

WIC12D09S-□W

±9

±56

-

75

WIC12D12S-□W

±12

±42

-

76

WIC12D15S-□W

±15

±33

-

78

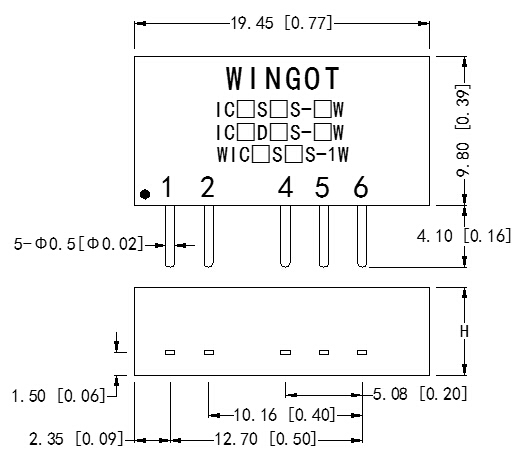

管脚

功能(单路)

描述(单路)

功能(双路)

描述(双路)

1

+Vin

输入正

+Vin

输入正

2

-Vin

输入负

-Vin

输入负

4

-Vo

输出负

Vo2

2路输出

5

NP

无此管脚

COM

公共端

6

+Vo

输出正

Vo1

1路输出

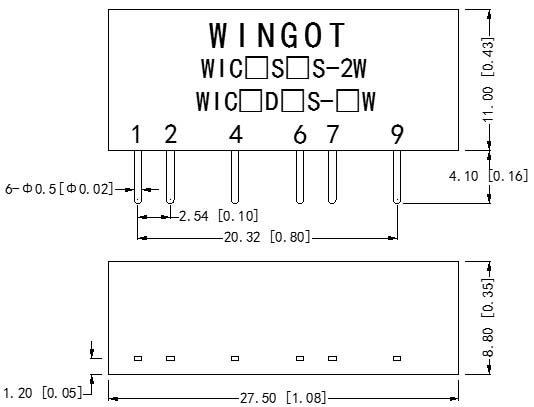

管脚

功能(单路)

描述(单路)

功能(双路)

描述(双路)

1

+Vin

输入正

+Vin

输入正

2

-Vin

输入负

-Vin

输入负

4

-Vo

输出负

-Vo

输出负

6

+Vo

输出正

COM

公共端

7

-Vo

输出负

COM

公共端

9

+Vo

输出正

+Vo

输出正
