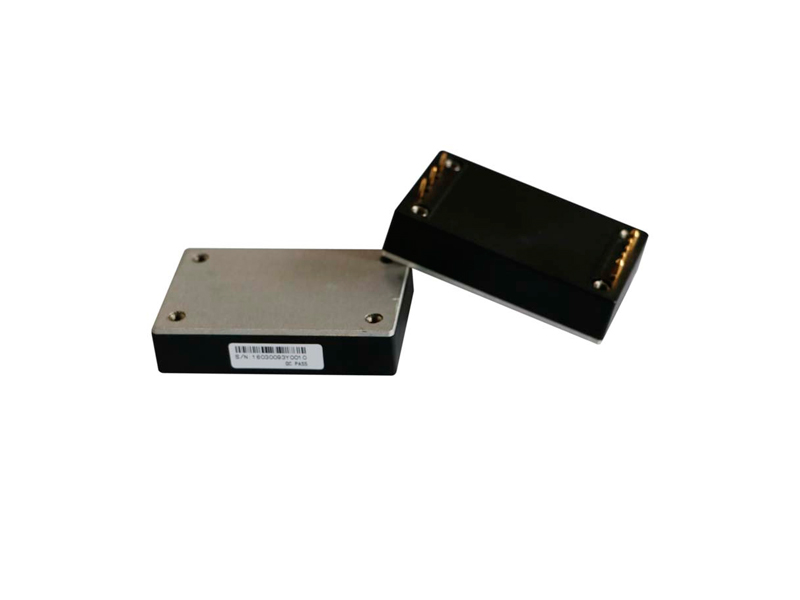

应用领域
◆ 铁路系统 ◆ 铁路通信 ◆ 数据互换 ◆ 电力系统
产品性能
输入电压 Vdc |
18-75 |
遥控特性 (正逻辑) |
遥控端接-Vin或低电平,禁止输出 |
遥控端悬空或接高电平,正常工作 |
|
遥控特性 (负逻辑,尾缀/P) |
遥控端接-Vin或低电平,正常工作 |
遥控端悬空或接高电平,禁止输出 |
|
输出电压精度 % |
±1 |
电压调节 %Vo |
±10 |
负载调整率 % |
±0.5 |
电压调整率 % |
±0.2 |
动态响应 (过冲/恢复时间) |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
Vo≥12Vdc:150 |
|
工作壳温 |
-40℃ - +100℃ |
开关频率KHz |
300 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc |
输入-壳:1050Vdc |
|
输出-壳:500Vdc |
|
MTBF |
2×106 |
安规要求 |
GB 9254-2008 |
产品选型
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
WDQ50-110S5 |
66-160 |
5.0 |
10 |
87 |
6800 |
WDQ50-110S12 |
12.0 |
4.15 |
88 |
2700 |
|
WDQ50-110S15 |
15.0 |
3.35 |
88 |
2200 |
|
WDQ50-110S24 |
24.0 |
2.1 |
89 |
1200 |
|
WDQ50-110S28 |
28.0 |
1.79 |
89 |
1000 |
|
WDQ50-110S36 |
36.0 |
1.39 |
89 |
1000 |
|
WDQ50-110S48 |
48.0 |
1.04 |
88 |
680 |
|
WDQ75-24S2V5 |
18-36 |
2.5 |
15 |
89 |
10000 |
WDQ75-24S3V3 |
3.3 |
15 |
89 |
10000 |
|
WDQ75-48S2V5 |
36-75 |
2.5 |
15 |
91 |
10000 |
WDQ75-48S3V3 |
3.3 |
15 |
91 |
10000 |
|
WDQ100-24S3V3 |
18-36 |
3.3 |
20 |
88 |
10000 |
WDQ100-24S5 |
5.05 |
20 |
90 |
10000 |
|
WDQ120-24S12 |
12 |
10 |
92 |
2200 |
|
WDQ100-48S1V8 |
36-75 |
1.8 |
20 |
89 |
10000 |
WDQ100-48S3V3 |
3.3 |
20 |
91 |
10000 |
|
WDQ100-48S5 |
5.05 |
20 |
93 |
10000 |
|
WDQ150-48S12 |
12 |
12.5 |
91 |
2200 |
注1:此产品高温需风冷,详见使用手册
注2:满足安规要求需要外围电路,详见产品单页说明书。
外型尺寸
管脚定义
管脚 |
功能 |
描述 |
1 |
-Vin |
输入负 |
2 |
CNT |
遥控端 |
3 |
+Vin |
输入正 |
4 |
+Vo |
输出正 |
5 |
+S |
正补偿 |
6 |
TRIM |
输出调节端 |
7 |
-S |
负补偿 |
8 |
-Vo |
输出负 |
