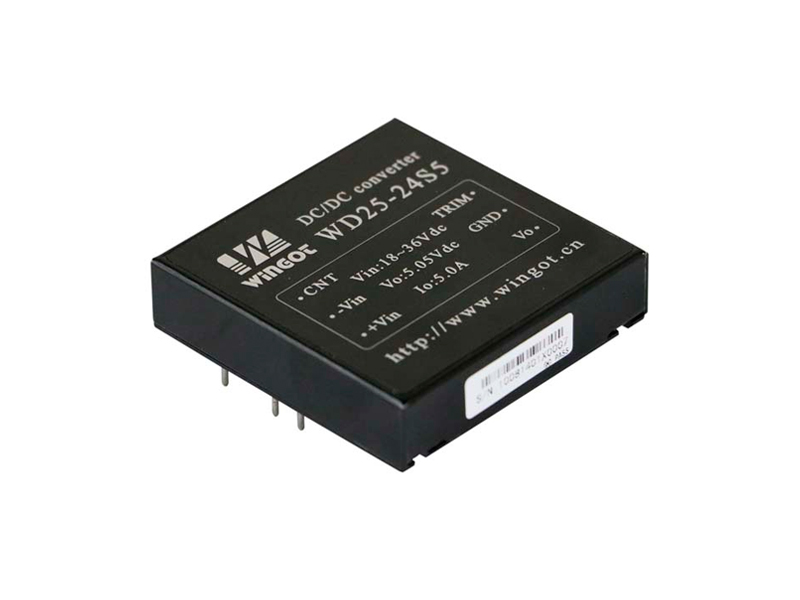

输入电压 Vdc

9-75

遥控特性

遥控端接-Vin或低电平，禁止输出

遥控端悬空或接高电平，正常工作

输出电压精度 %

Vo1：±1

Vo2、Vo3：±3

电压调节 %Vo1

±10

负载调整率 %

Vo1：±0.5

Vo2、Vo3：±4.0

电压调整率 %

Vo1：±0.2

Vo2、Vo3：±1.5

动态响应
（过冲/恢复时间）

±4%Vo/400us

纹波/噪声（mV）

Vo≤5Vdc：50

Vo≥48Vdc：200

Other：100

工作壳温

-40℃ - +95℃

开关频率KHz

330

短路保护

长期短路自恢复

隔离耐压

输入-输出：1500Vdc

输入-壳：1500Vdc

输出-壳：500Vdc

MTBF

2×10⁶

安规要求

GB 9254-2008

型号

输入电压Vdc

输出电压Vdc

输出电流A

效率%

容性能力UF

WD25-12S5

9-18

5.05

5

80

4700

WD25-12S12

12

2.08

84

1000

WD25-12S15

15

1.67

84

1000

WD25-12S24

24

1.04

85

470

WD25-12S48

48

0.52

84

220

WD25-24S5

18-36
W:9-36

5.05

5

81

4700

WD25-24S12

12

2.08

86

1000

WD25-24S15

15

1.67

86

1000

WD25-24S24

24

1.04

87

470

WD25-24S48

48

0.52

85

220

WD25-48S5

36-75
W:18-75

5.05

5

82

4700

WD25-48S12

12

2.08

87

1000

WD25-48S24

24

1.04

87

470

WD25-48S48

48

0.52

85

220

WD25-24D5

18-36

+5.05/-5.05

+2.5/-2.5

80

2200/2200

WD25-24D12

+12/-12

+1.04/-1.04

82

1000/1000

WD25-24D15

+15/-15

+0.83/-0.83

82

470/470

WD25-48D5

36-75

+5.05/-5.05

+2.5/-2.5

80

2200/2200

WD25-48D12

+12/-12

+1.04/-1.04

82

1000/1000

WD25-24T5-12

18-36

+5.05/+12.3/-12.3

+3.5/+0.3/-0.3

80

2200/470/470

WD25-24T5-15

+5.05/+15/-15

+3.5/+0.25/-0.25

80

2200/470/470

WD25-48T5-12

36-75

+5.05/+12.3/-12.3

+3.5/+0.3/-0.3

80

2200/470/470

WD25-48T5-15

+5.05/+15/-15

+3.5/+0.25/-0.25

80

2200/470/470

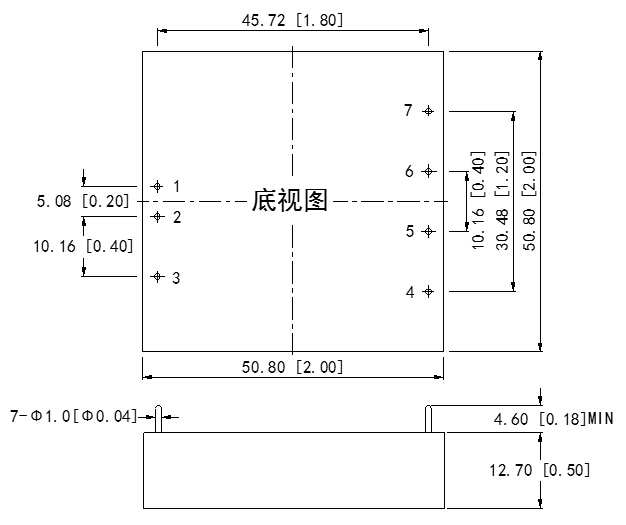

管脚

功能(单路)

描述(单路)

功能(双路)

描述(双路)

功能(叁路)

描述(叁路)

1

+Vin

输入正

+Vin

输入正

+Vin

输入正

2

-Vin

输入负

-Vin

输入负

-Vin

输入负

3

CNT

遥控端

CNT

遥控端

CNT

遥控端

4

TRIM

输出
调节端

TRIM

输出
调节端

Vo3

3路输出

5

-Vo

输出负

Vo2

2路输出

COM

公共端

6

+Vo

输出正

COM

公共端

Vo1

1路输出

7

NP

无此管脚

Vo1

1路输出

Vo2

2路输出
