产品中心
应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vdc |
9-75 |
|
遥控特性 |
遥控端接-Vin或低电平，禁止输出 |
|
遥控端悬空或接高电平，正常工作 |
|
|
输出电压精度 % |
±1 |
|
电压调节 %Vo |
±10 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
Other：100 |
|
|
工作壳温 |
-40℃ - +95℃ |
|
开关频率KHz |
300 |
|
过流保护 |
自恢复 |
|
短路保护 |
长期短路自恢复 |
|
绝缘电阻 MΩ |
100 (500Vdc) |
|
隔离耐压 |
输入-输出：1500Vdc |
|
输入-壳：1500Vdc |
|
|
输出-壳：500Vdc |
|
|
MTBF |
2×106 |
|
重量g |
20 |
|
安规要求 |
GB 9254-2008 |
产品选型
|
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
|
WDA15-24S3V3 |
18-36 |
3.3 |
3 |
86 |
4700 |
|
WDA15-24S5 |
5.0 |
3 |
88 |
2200 |
|
|
WDA15-24S24 |
24.0 |
0.625 |
89 |
470 |
|
|
WDA15-48S15 |
36-75 |
15.0 |
1 |
89 |
470 |
注1：此系列有两倍电压输入和四倍电压输入可选，尾缀加W表示宽压输入。
注2：输入电压9-□Vdc，启动电压是9.5-□Vdc。
注3：满足安规要求需要外围电路，详见产品单页说明书。

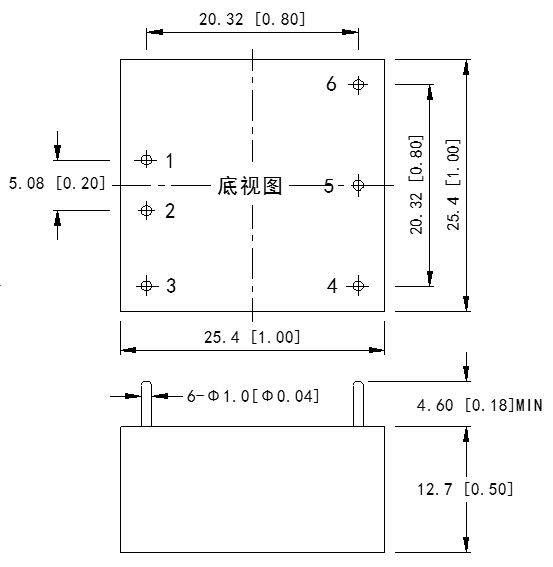

外型尺寸
管脚定义
|
管脚 |
功能 |
描述 |
|
1 |
+Vin |
输入正 |
|
2 |
-Vin |
输入负 |
|
3 |
CNT |
遥控端 |
|
4 |
-Vo |
输出负 |
|
5 |
TRIM |
输出调节端 |
|
6 |
+Vo |
输出正 |
