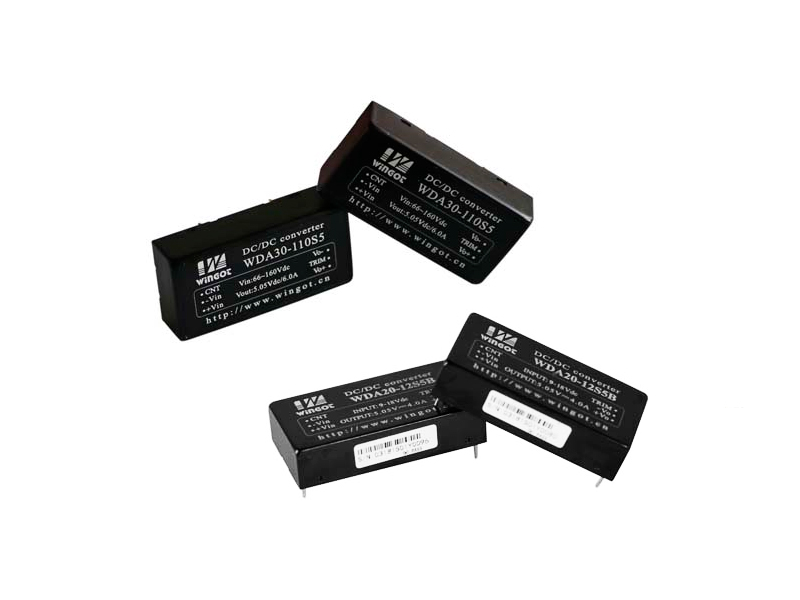

应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统

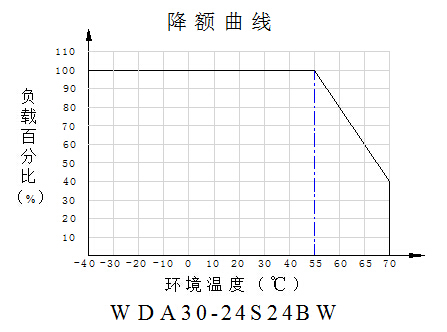

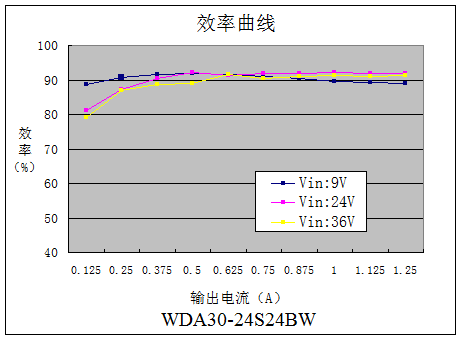

产品性能
输入电压 Vdc |
9-75 |
遥控特性 |
遥控端接-Vin或低电平,禁止输出 |
遥控端悬空或接高电平,正常工作 |
|
输出电压精度 % |
Vo1:±1 |
Vo2:±3 |
|
电压调节 %Vo1 |
±10 |
负载调整率 % |
Vo1:±0.5 |
Vo2:±4.0 |
|
电压调整率 % |
Vo1:±0.2 |
Vo2:±1.5 |
|
动态响应 |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
Other:100 |
|
工作壳温 |
-40℃ - +95℃ |
开关频率KHz |
330 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc |
输入-壳:1500Vdc |
|
输出-壳:500Vdc |
|
MTBF |
2×106 |
安规要求 |
GB 9254-2008 |
产品选型
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力uF |
WDA20-12S3V3 |
9-18 |
3.3 |
4 |
86 |
2200 |
WDA20-12S5 |
5.05 |
4 |
88 |
2200 |
|
WDA20-24S3V3 |
18-36 |
3.3 |
4 |
86 |
2200 |
WDA20-24S5 |
5.05 |
4 |
88 |
2200 |
|
WDA20-24S12 |
12 |
1.7 |
88 |
1000 |
|
WDA20-24S15 |
15 |
1.3 |
89 |
1000 |
|
WDA20-48S3V3 |
36-75 |
3.3 |
4 |
86 |
2200 |
WDA20-48S5 |
5.05 |
4 |
88 |
2200 |
|
WDA20-48S12 |
12 |
1.7 |
88 |
1000 |
|
WDA20-48S15 |
15 |
1.3 |
89 |
1000 |
|
WDA30-24S5 |
18-36 |
5.05 |
6 |
88 |
4700 |
WDA30-24S12 |
12 |
2.5 |
90 |
1000 |
|
WDA30-48S5 |
36-75 |
5.05 |
6 |
88 |
4700 |
WDA30-48S12 |
12 |
2.5 |
90 |
1000 |
注1:此系列有两倍电压输入和四倍电压输入可选,尾缀加W表示宽压输入。
注2:输入电压9-□Vdc,启动电压是9.5-□Vdc。
注3:满足安规要求需要外围电路,详见产品单页说明书。
外型尺寸

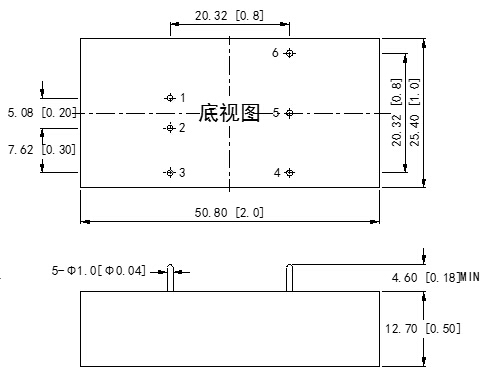

A封装

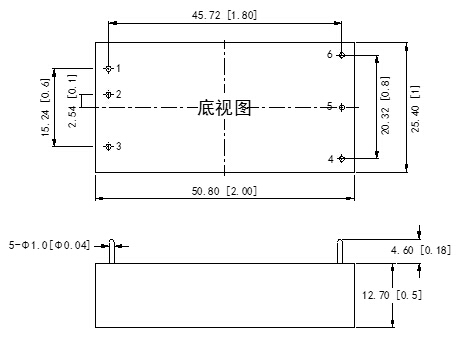

B封装
管脚定义
管脚 |
功能 |
描述 |
1 |
+Vin |
输入正 |
2 |
-Vin |
输入负 |
3 |
CNT |
遥控端 |
4 |
-Vo |
输出负 |
5 |
TRIM |
输出调节端 |
6 |
+Vo |
输出正 |
A封装
管脚 |
功能(单路) |
描述(单路) |
功能(双路) |
描述(双路) |
1 |
+Vin |
输入正 |
+Vin |
输入正 |
2 |
-Vin |
输入负 |
-Vin |
输入负 |
3 |
CNT |
遥控端 |
CNT |
遥控端 |
4 |
TRIM |
输出调节端 |
Vo2 |
2路输出 |
5 |
-Vo |
输出负 |
COM |
公共端 |
6 |
+Vo |
输出正 |
Vo1 |
1路输出 |
B封装
