应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
输入电压 Vdc |
18-75 |
遥控特性 |
遥控端接-Vin或低电平,禁止输出 |
遥控端悬空或接高电平,正常工作 |
|
遥控特性 |
遥控端接-Vin或低电平,正常工作 |
遥控端悬空或接高电平,禁止输出 |
|
输出电压精度 % |
±1 |
电压调节 %Vo |
±10 |
负载调整率 % |
±0.5 |
电压调整率 % |
±0.3 |
动态响应 |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
Vo≥12Vdc:150 |
|
工作壳温 |
-40℃ - +100℃ |
开关频率KHz |
300 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc |
输入-壳:1500Vac |
|
输出-壳:500Vdc |
|
MTBF |
2×106 |
安规要求 |
GB 9254-2008 |
产品选型
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
WDE50-48S3V3 |
36-75 |
3.3 |
10 |
88 |
10000 |
WDE50-48S5 |
5 |
10 |
92 |
10000 |
|
WDE50-48S12W |
18-75 |
12 |
4.2 |
89 |
1000 |
WDE75-48S5W |
5 |
15 |
92 |
10000 |
|
WDE75-48S12 |
36-75 |
12 |
6.25 |
92 |
2200 |
WDE100-48S1V8 |
1.8 |
20 |
88 |
10000 |
|
WDE100-48S2V5 |
2.5 |
20 |
90 |
10000 |
|
WDE100-48S3V3 |
3.3 |
20 |
91 |
10000 |
|
WDE100-48S5 |
5 |
20 |
93 |
10000 |
|
WDE125-24S3V3 |
18-36 |
3.3 |
25 |
91 |
10000 |
WDE125-48S1V8 |
36-75 |
1.8 |
25 |
85 |
10000 |
WDE125-48S2V5 |
2.5 |
25 |
91 |
10000 |
|
WDE125-48S3V3 |
3.3 |
25 |
91 |
10000 |
|
WDE125-48S5 |
5 |
25 |
92 |
10000 |
注1:此产品需要辅助散热措施。
注2:满足安规要求需要外围电路,详见产品单页说明书。

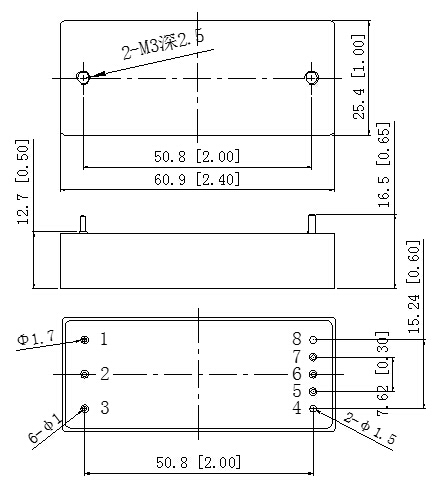

外型尺寸
管脚定义
管脚 |
描述 |
1 |
输入负 |
2 |
遥控端 |
3 |
输入正 |
4 |
输出正 |
5 |
正补偿 |
6 |
输出调节端 |
7 |
负补偿 |
8 |
输出负 |
