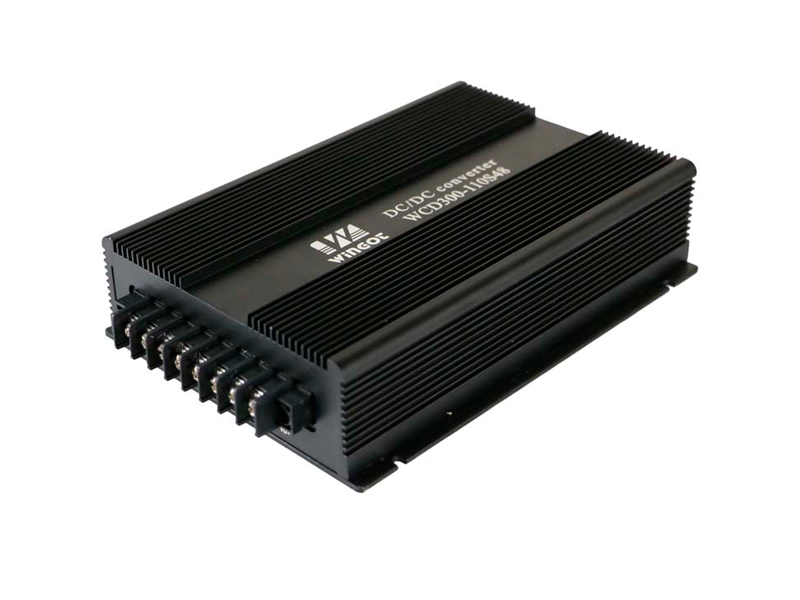

应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
输入电压 Vdc |
18-400 |
|
输出电压精度 % |
±1 |
|
负载调整率 % |
±1.5 |
|
电压调整率 % |
±0.8 |
|
动态响应 (过冲/恢复时间) |
±4%Vo/400us |
|
纹波/噪声(mV) |
Vo≤5Vdc:50 |
|
Vo≥48Vdc:200 |
||
Other:100 |
||
工作壳温 |
-25℃ - +85℃ |
|
开关频率KHz |
100-300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出:1500Vdc |
|
输入-壳:1500Vdc |
||
输出-壳:500Vdc |
||
MTBF |
5×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
热阻特性 |
热阻 |
冷却方式 |
1.26℃/W |
自然风冷 |
|
1.05℃/W |
0.5M/S |
|
0.77℃/W |
1M/S |
|
0.57℃/W |
1.5M/S |
|
0.47℃/W |
2M/S |
注:热阻特性是否要改降额曲线
产品选型
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
WCD300-□S12 |
18-36
36-75
66-160
200-400 |
12 |
25 |
83 |
2200 |
WCD300-□S24 |
24 |
12.5 |
85 |
1000 |
|
WCD300-□S48 |
48 |
6.25 |
86 |
470 |
|
WCD400-□S5 |
5.05 |
80 |
82 |
10000 |
|
WCD400-□S12 |
12 |
33 |
83 |
2200 |
|
WCD400-□S24 |
24 |
16.5 |
85 |
1000 |
|
WCD400-□S48 |
48 |
8.2 |
86 |
470 |
注1:在□处加入数字可以选择电源输入电压。加入的数字是标称值,如在□处加入“24”代表18V-36V输入。
注2:此系列有两倍电压输入和四倍电压输入可选,尾缀加W表示宽压输入。
注3:输入电压9-□Vdc,启动电压是9.5-□Vdc。
外型尺寸
管脚定义
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
功能 |
+Vin |
-Vin |
FG |
NC |
+Vo |
+Vo |
-Vo |
-Vo |
描述 |
输入正 |
输入负 |
接大地 |
空管脚 |
输出正 |
输出正 |
输出负 |
输出负 |
