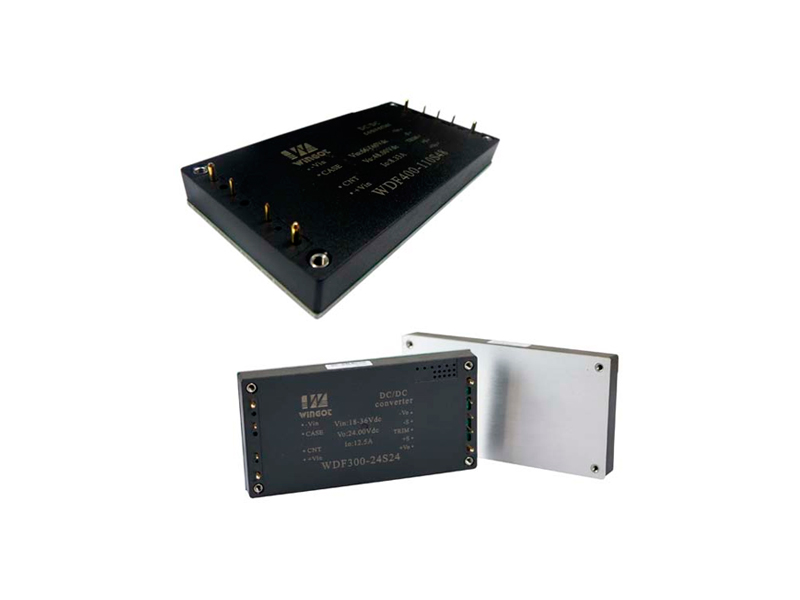

应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vdc |
18-75 |
|
遥控特性 |
遥控端接-Vin或低电平，禁止输出 |
|
遥控端悬空或接高电平，正常工作 |
|
|
遥控特性 |
遥控端接-Vin或低电平，正常工作 |
|
遥控端悬空或接高电平，禁止输出 |
|
|
输出电压精度 % |
±1 |
|
电压调节 %Vo |
±10 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 |
±4%Vo/400us |
|
纹波/噪声（mV） |
5Vdc＜Vo≤24Vdc：150 |
|
Vo＞24Vdc：300 |
|
|
工作壳温 |
-40℃ - +100℃ |
|
开关频率KHz |
300 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：1500Vdc |
|
输入-壳：1050Vdc |
|
|
输出-壳：500Vdc |
|
|
MTBF |
2×106 |
|
安规要求 |
GB 9254-2008 |
产品选型
|
型号 |
输入电压 Vdc |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力UF |
|
WDF300-24S12 |
18-36 |
12 |
25 |
85 |
2200 |
|
WDF300-24S24 |
24 |
12 |
85 |
1000 |
|
|
WDF300-24S28 |
28 |
11 |
85 |
1000 |
|
|
WDF300-48S12 |
36-75 |
12 |
25 |
88 |
2200 |
|
WDF300-48S24 |
24 |
12.5 |
88 |
1000 |
|
|
WDF300-48S28 |
28 |
11 |
88 |
1000 |
|
|
WDF400-24S12 |
18-36 |
12 |
33.3 |
87 |
2200 |
|
WDF400-24S24 |
24 |
16.7 |
89 |
1000 |
|
|
WDF400-48S12 |
36-75 |
12 |
33.3 |
88 |
2200 |
|
WDF400-48S24 |
24 |
16.7 |
89 |
1000 |
注1：此系列有两倍电压输入和四倍电压输入可选，尾缀加W表示宽压输入。
注2：输入电压9-□Vdc，启动电压是9.5-□Vdc。
注3：满足安规要求需要外围电路，详见产品单页说明书。
外型尺寸
A封装
管脚定义
|
管脚 |
1 |
2 |
3 |
|
功能 |
-Vin |
CASE |
CNT |
|
描述 |
输入负 |
接壳端 |
遥控端 |
|
管脚 |
4 |
5 |
6 |
|
功能 |
+Vin |
+Vo |
+S |
|
描述 |
输入正 |
输出正 |
正补偿 |
|
管脚 |
7 |
8 |
9 |
|
功能 |
TRIM |
-S |
-Vo |
|
描述 |
输出调节端 |
负补偿 |
输出负 |
A封装
