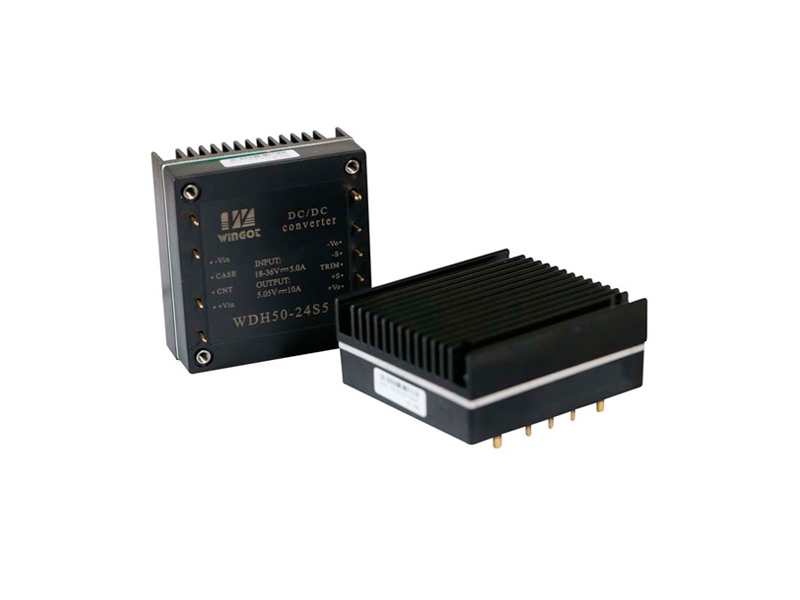

应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
输入电压 Vdc |
9-75 |
遥控特性 |
遥控端接-Vin或低电平,禁止输出 |
遥控端悬空或接高电平,正常工作 |
|
遥控特性 |
遥控端接-Vin或低电平,正常工作 |
遥控端悬空或接高电平,禁止输出 |
|
输出电压精度 % |
±1 |
电压调节 %Vo |
±10 |
负载调整率 % |
±0.5 |
电压调整率 % |
±0.2 |
动态响应 |
±4%Vo/400us |
纹波/噪声(mV) |
Vo≤5Vdc:50 |
5Vdc<Vo≤24Vdc:150 |
|
Vo≥48Vdc:300 |
|
工作壳温 |
-40℃ - +100℃ |
开关频率KHz |
300 |
短路保护 |
长期短路自恢复 |
隔离耐压 |
输入-输出:1500Vdc |
输入-壳:1050Vdc |
|
输出-壳:500Vdc |
|
MTBF |
2×106 |
安规要求 |
GB 9254-2008 |
产品选型
型号 |
输入电压Vdc |
输出电压Vdc |
输出电流A |
效率% |
容性能力UF |
WDH50-□S3V3 |
|
3.3 |
10 |
86 |
10000 |
WDH50-□S5 |
5.05 |
10 |
87 |
10000 |
|
WDH50-□S12 |
12 |
4.2 |
86 |
1000 |
|
WDH50-□S15 |
15 |
3.3 |
86 |
1000 |
|
WDH50-□S24 |
24 |
2 |
87 |
470 |
|
WDH50-□S48 |
48 |
1 |
87 |
470 |
|
WDH75-□S5 |
5.05 |
15 |
87 |
10000 |
|
WDH75-□S12 |
12 |
6.2 |
85 |
2200 |
|
WDH75-□S15 |
15 |
5 |
86 |
2200 |
|
WDH75-□S24 |
24 |
3.1 |
89 |
1000 |
|
WDH100-□S5 |
5.05 |
20 |
87 |
10000 |
|
WDH100-□S12 |
12 |
8.3 |
84 |
2200 |
|
WDH100-□S15 |
15 |
6.6 |
88 |
2200 |
|
WDH100-□S24 |
24 |
4.1 |
88 |
1000 |
|
WDH100-□S48 |
48 |
2.1 |
88 |
470 |
|
WDH150-□S3V3 |
3.3 |
30 |
85 |
10000 |
|
WDH150-□S5 |
5.05 |
30 |
87 |
10000 |
|
WDH150-□S12 |
12 |
12.5 |
88 |
2200 |
|
WDH150-□S15 |
15 |
10 |
85 |
2200 |
|
WDH150-□S24 |
24 |
6.2 |
85 |
1000 |
|
WDH150-□S48 |
48 |
3 |
86 |
470 |
|
WDH200-□S5 |
5.05 |
40 |
84 |
10000 |
|
WDH200-□S12 |
12 |
16.7 |
84 |
2200 |
|
WDH200-□S24 |
24 |
8.3 |
88 |
1000 |
|
WDH200-□S48 |
48 |
4.2 |
88 |
470 |
|
WDH300-48S24 |
36-75 |
24 |
12 |
90 |
1000 |
WDH300-48S28 |
28 |
11 |
90 |
1000 |
外型尺寸
管脚定义
管脚 |
功能 |
描述 |
1 |
-Vin |
输入负 |
2 |
CASE |
接壳端 |
3 |
CNT |
遥控端 |
4 |
+Vin |
输入正 |
5 |
+Vo |
输出正 |
6 |
+S |
正补偿 |
7 |
TRIM |
输出调节端 |
8 |
-S |
负补偿 |
9 |
-Vo |
输出负 |
